Гидроудар в водопроводе — это кратковременный, но резкий скачок давления, возникающий при быстром изменении скорости потока. Защититься от него можно только комплексно: плавной арматурой, обратными клапанами, воздухоотводчиками и гасителем, подобранным по объёму под конкретную систему. Универсального устройства нет — важно сочетать проектные решения и режим эксплуатации.
Что такое гидроудар в водопроводе и как его распознать
Когда поток воды внезапно останавливается или резко ускоряется, кинетическая энергия переходит в волну давления, которая пробегает по трубе и отражается от препятствий. Упрощённо скачок давления по формуле Жуковского пропорционален плотности жидкости, скорости её изменения и скорости распространения ударной волны в данном материале трубы. Чем быстрее закрыт клапан и чем длиннее прямой участок, тем сильнее удар.
Отличить гидроудар от других неисправностей помогает набор признаков:
- одиночный глухой стук или серия ударов в момент закрытия крана или остановки насоса;
- гул и дребезг смесителей, вибрация гибких подводок;

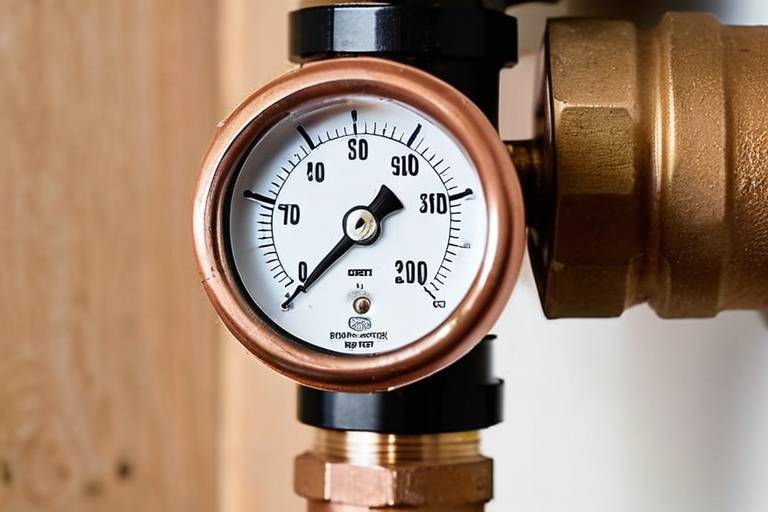

- кратковременные скачки давления на манометре, срабатывание предохранительного клапана;
- подтекания в резьбовых и паяных соединениях после таких хлопков.
Кавитация — это образование и схлопывание пузырьков пара внутри потока, она шумит постоянно и разрушает металл постепенно. Завоздушивание даёт неравномерную струю и свист, но не создаёт ударной волны. Обычный шум — фон от скорости потока, он не сопровождается пиковым давлением. Гидроудар же всегда привязан к событию: закрытию арматуры, пуску или остановке насоса.
Чаще всего явление фиксируют в квартирных стояках при резком перекрытии шаровых кранов, в частных домах со скважинными насосными станциями и на участках, где насос включается при полностью открытой арматуре.
Причины гидроудара: от бытовых до системных
Причины удобно разделить по источнику — так проще найти свою ситуацию и оценить риск.
Бытовые и эксплуатационные
- Резкое закрытие шаровых кранов и клапанов стиральных или посудомоечных машин: поворот на 90 градусов за доли секунды.
- Одновременное перекрытие нескольких точек водоразбора.
- Пуск насоса при открытой арматуре: поток разгоняется слишком быстро.
Системные и проектные
- Аварийное отключение насоса и мгновенная остановка потока в системе водоснабжения.
- Завоздушивание и паровые пробки при высоких температурах в контуре ГВС.
- Гидравлический удар со стороны городской сети, скачки на вводе.
- Ошибки монтажа: заниженный диаметр, длинные прямые участки без компенсаторов, жёсткое крепление труб.
Отдельно стоит учитывать человеческий фактор: привычка «дожимать» вентиль до упора и отсутствие регламентного обслуживания усиливают эффект даже в корректно спроектированной системе.
Последствия: какие узлы и элементы выходят из строя первыми
Слабые места определяются материалом и качеством монтажа. Первыми страдают соединения и гибкие элементы, затем — оборудование.
- Разрушение паяных и резьбовых соединений, трещины в полипропилене и металлопластике.
- Разрыв гибких подводок, поломка картриджей смесителей и фильтров.
- Повреждение насосов, мембран гидроаккумуляторов, реле давления и датчиков.
- Разгерметизация теплообменников и бойлеров с риском затопления.
Скрытые последствия не менее опасны: усталость металла, ослабление креплений, постоянная вибрация. Система может выглядеть исправной, но ресурс уже снижен, и следующая волна давления вызовет аварию.
Как избежать гидроудара: проектные и режимные решения
Профилактика дешевле ремонта, поэтому меры закладывают на этапе проектирования и поддерживают в эксплуатации.
- Подбирайте диаметры труб так, чтобы скорость потока оставалась в допустимых пределах для данного материала и назначения.
- В критичных точках используйте вентильные и дисковые затворы с плавным ходом вместо шаровых.
- Устанавливайте обратные клапаны и автоматические воздухоотводчики в обоснованных точках, чтобы не создавать замкнутых полостей.
- Настраивайте плавный пуск и остановку насоса, при возможности — частотное регулирование.
- Проводите регламентное обслуживание: контроль давления, состояния мембран, креплений и соединений.
Эти меры не заменяют защитные устройства, но снижают частоту и амплитуду скачков, продлевая срок службы всей системы.
Защита от гидроудара: сравнение устройств
Устройства защиты различаются принципом действия, ресурсом и чувствительностью к загрязнениям. Ниже — нейтральное сравнение основных типов.
| Устройство | Принцип действия | Сильные стороны | Ограничения |
|---|---|---|---|
| Мембранный гаситель гидроудара | Сжимаемая газовая камера за мембраной поглощает волну | Быстрый отклик, компактность, подходит для квартир и домов | Требует подбора объёма, мембрана чувствительна к качеству воды |
| Пружинный компенсатор | Пружина возвращает поршень, сглаживая скачок | Простота, ремонтопригодность | Инерционность, износ пружины, чувствительность к загрязнениям |
| Воздушный колпак | Воздушная подушка в верхней части сосуда | Дёшево, эффективно на малых расходах | Воздух постепенно растворяется, нужна подпитка |
| Автоматический воздухоотводчик | Удаляет воздух из системы | Предотвращает завоздушивание и паровые пробки | Не гасит ударную волну напрямую |
| Предохранительный и редукционный клапан | Сброс или ограничение давления | Защита от превышения порога | Не устраняет причину удара, требует настройки |
Частая ошибка — ставить одно устройство и считать задачу решённой. Практика показывает, что сочетание гасителя, обратного клапана и воздухоотводчика даёт устойчивый результат, тогда как по отдельности они лишь снижают риск.
Подбор гасителя гидроудара под конкретную систему
Алгоритм подбора опирается на исходные данные: рабочее давление, расход, диаметр и материал труб, источник водоснабжения. Объём гасителя рассчитывают по методике производителя с учётом максимального расхода и допустимого остаточного скачка; точные значения берут из технической карты конкретной модели.
Где устанавливать
- Перед насосом — для защиты от волны со стороны сети.
- После насоса — для сглаживания пусковых скачков.
- Рядом с быстродействующей арматурой — клапанами машин, смесителями.
Гаситель совместим с гидроаккумулятором и группой безопасности, если их функции не дублируются: гидроаккумулятор поддерживает давление, гаситель срезает пик.
Чек-лист приёмки после монтажа
- Проверьте скачки давления манометром при резком закрытии крана.
- Убедитесь в отсутствии стука и вибрации на всех режимах.
- Осмотрите соединения на подтекания после нескольких циклов.
- Зафиксируйте настройки и дату обслуживания мембраны.
Типовые ошибки: слишком малый объём гасителя, монтаж на гибкой подводке, отсутствие обслуживания и установка без обратного клапана.
Частые вопросы
Можно ли полностью исключить гидроудар?
Полностью — нет, но можно снизить его до безопасного уровня. Для этого сочетают плавную арматуру, обратный клапан, воздухоотводчик и правильно подобранный гаситель, а также настраивают насосное оборудование.
Достаточно ли одного гидроаккумулятора?
Нет. Гидроаккумулятор сглаживает колебания давления и снижает частоту пусков насоса, но не рассчитан на быстрый пик ударной волны. Его дополняют гасителем.
Где гидроудар опаснее — в квартире или частном доме?
В частном доме выше риск из-за насосной станции и протяжённых участков, но в квартире последствия заметнее: тонкие подводки и соседские стояки страдают от одного хлопка.
Как часто обслуживать защитные устройства?
Периодичность зависит от качества воды и интенсивности эксплуатации. Ориентируйтесь на инструкцию производителя и проверяйте мембраны, настройки клапанов и крепления не реже рекомендованного срока.
Практический вывод: сначала устраните причину — уберите резкие закрытия и настройте плавный пуск насоса, затем дополните систему защитой. Такой порядок дешевле и надёжнее, чем попытка погасить удар одним устройством.
