Для частного дома до 150–200 кв.м оптимальна двухтрубная тупиковая схема с принудительной циркуляцией и радиаторами с термостатическими клапанами. Монтаж выполняйте из сшитого полиэтилена или металлопластика в стяжке или открыто, обязательно ставьте расширительный бак и группу безопасности. После сборки проведите опрессовку давлением в 1,5–2 раза выше рабочего и балансировку клапанами.
Выбор схемы разводки отопления: однотрубная, двухтрубная или коллекторная
Схема определяет равномерность прогрева, возможность индивидуальной регулировки и стоимость. Для небольших домов до 100 кв.м часто выбирают однотрубную (ленинградку) — она дешевле, но требует балансировки и не позволяет отключать радиаторы без остановки всей ветки. Двухтрубная тупиковая или попутная схема подходит для 100–200 кв.м: каждый радиатор получает теплоноситель одинаковой температуры, легко регулируется. Коллекторная (лучевая) разводка оптимальна для домов более 200 кв.м или при большом числе потребителей — все радиаторы подключаются отдельными линиями от коллектора, что упрощает балансировку и ремонт.
Типичная ошибка — выбор однотрубной схемы для двухэтажного дома с 10 радиаторами: последние в цепочке будут холодными. Другая ошибка — экономия на запорной арматуре, что затрудняет обслуживание.
| Схема | Площадь дома | Стоимость | Регулировка | Сложность монтажа |
|---|---|---|---|---|
| Однотрубная | до 100 кв.м | низкая | ограниченная | низкая |
| Двухтрубная | 100–200 кв.м | средняя | хорошая | средняя |
| Коллекторная | более 200 кв.м | высокая | отличная | высокая |
Тепловой расчет и подбор радиаторов, котла и насоса
Упрощенно теплопотери считают по объему: для хорошо утепленного дома требуется 30–40 Вт/куб.м, для среднего утепления — 50–60 Вт/куб.м. Например, для дома 150 кв.м с высотой потолка 2,7 м и средним утеплением: 150 × 2,7 × 50 = 20 250 Вт (20,25 кВт). Добавьте запас 15–20% на нагрев воды и холодные дни. Мощность котла принимайте равной теплопотерям плюс запас.
Число секций радиатора рассчитывают по формуле: N = Q / q_секции, где Q — теплопотери помещения, q_секции — мощность одной секции при заданном температурном напоре (указывается в паспорте). Для биметаллических радиаторов при ΔT=70°C одна секция дает около 180–200 Вт. Подбирайте радиаторы с запасом 10–15% и ставьте терморегуляторы.
Циркуляционный насос подбирают по расходу и напору. Расход вычисляют по формуле: G = Q / (1,163 × ΔT), где ΔT — разница температур подачи и обратки (обычно 15–20°C). Для 20 кВт и ΔT=20°C: G = 20000 / (1,163 × 20) ≈ 860 кг/ч. Напор насоса должен покрывать гидравлическое сопротивление системы (обычно 2–4 м вод.ст. для двухтрубной схемы).
Подготовка к монтажу: инструменты, материалы и планирование трасс
Перед началом закупите все необходимое. Потребуются: перфоратор, уровень, рулетка, ключи, паяльник для полипропилена или пресс-клещи для металлопластика, трубогиб, разводной ключ, набор для опрессовки. Для разводки используйте трубы из сшитого полиэтилена (PEX) или металлопластика — они удобны в монтаже и служат долго. Полипропилен дешевле, но требует пайки и менее надежен при скрытой прокладке. Сталь применяют редко из-за коррозии и сложности монтажа.
Составьте схему трасс с учетом уклонов (для естественной циркуляции) и точек слива. Подсчитайте количество фитингов, запорных кранов, терморегуляторов, воздухоотводчиков, крепежа. Не забудьте про расширительный бак, группу безопасности, грязевик.
- Трубы: PEX-a, металлопластик, полипропилен.
- Фитинги: пресс, компрессионные, пайка.
- Арматура: шаровые краны, балансировочные клапаны, термоголовки.
- Автоматика: группа безопасности, воздухоотводчики, манометры.
- Крепеж: кронштейны для радиаторов, клипсы для труб.
Установка котла, расширительного бака и обвязка
Котел устанавливайте в отдельном помещении с вентиляцией. Настенный котел крепится на стену, напольный — на ровное основание. Обвязка включает группу безопасности (предохранительный клапан, воздухоотводчик, манометр), грязевик, запорную арматуру. Расширительный бак подбирайте объемом около 10% от общего объема теплоносителя. Для системы на 200 л воды нужен бак 20 л. Подключайте бак в обратную линию перед котлом, настраивайте давление по инструкции.
При коллекторной разводке установите коллекторный узел с расходомерами и балансировочными клапанами. Это позволит регулировать каждый контур.

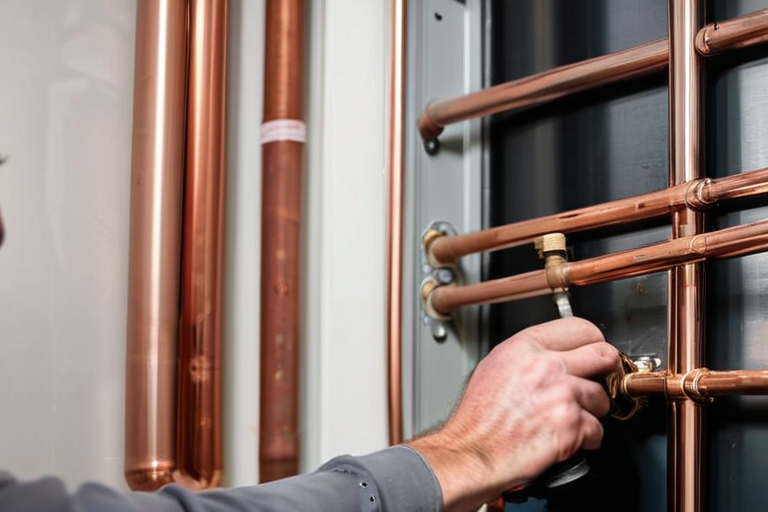

Монтаж труб и установка радиаторов
Разметьте трассы, при скрытой прокладке проштробите стены. Трубы укладывайте с уклоном для отвода воздуха. Соединения выполняйте пайкой или прессованием, проверяя герметичность. Радиаторы навешивайте на кронштейны с зазором 10–12 см от пола и 3–5 см от стены. Подключение может быть боковым, нижним или диагональным. Диагональное подключение обеспечивает наиболее равномерный прогрев. Установите на каждом радиаторе запорный кран и терморегулятор.
- Разметка и штробление.
- Прокладка магистралей.
- Пайка или прессование.
- Установка кронштейнов и радиаторов.
- Подключение арматуры.
Балансировка системы отопления
Балансировка нужна для равномерного прогрева всех радиаторов. Используйте термобалансировочные клапаны на обратке. Начните с самого дальнего радиатора: откройте его клапан полностью, затем последовательно прикрывайте ближние, добиваясь одинаковой температуры обратки. Примените тепловизор или термометры. В однотрубной системе балансировка сложнее — часто требуются замыкающие участки. Насос настраивайте на минимально достаточную скорость, чтобы избежать шума.
Опрессовка и первый запуск системы
Заполните систему водой, удалите воздух через воздухоотводчики. Проведите опрессовку давлением, превышающим рабочее в 1,5–2 раза (обычно 3–4 бар для частного дома). Выдержите 30 минут, затем осмотрите соединения. Падение давления не должно превышать 0,1 бар. При обнаружении утечек подтяните соединения или замените фитинги. После успешной опрессовки запустите котел, прогрейте систему, проверьте циркуляцию и отрегулируйте температуру.
Часто задаваемые вопросы
Вопрос: Можно ли использовать полипропиленовые трубы для скрытой прокладки в стяжке?
Да, но только при условии целостности соединений и отсутствия механических нагрузок. Полипропилен имеет высокий коэффициент линейного расширения, поэтому при скрытой прокладке его лучше армировать. Однако для ответственных систем надежнее применять сшитый полиэтилен или металлопластик.
Вопрос: Какой объем расширительного бака выбрать для двухтрубной системы?
Объем бака принимают равным 10–15% от общего объема теплоносителя. Точный объем зависит от типа котла и максимальной температуры. Для ориентира: при 150 л воды в системе бак должен быть не менее 15 л.
Вопрос: Нужно ли балансировать однотрубную систему?
Да, балансировка обязательна, иначе последние радиаторы будут холодными. В однотрубной схеме часто устанавливают балансировочные клапаны на каждом радиаторе и замыкающие участки для перепуска.
Вопрос: Какое давление при опрессовке считается нормальным?
Для частных домов обычно достаточно 3–4 бар, но точное значение зависит от рабочего давления системы и указаний производителя. Испытательное давление должно превышать рабочее в 1,5 раза, но не более максимально допустимого для самого слабого элемента.
