Для защиты каркаса от опрокидывания при ветре оптимальны жёсткие диагональные раскосы из профильной трубы, установленные в двух смежных пролётах по каждой стороне. Они напрямую воспринимают сдвиг и опрокидывающий момент, тогда как тросовые системы эффективны лишь при наличии предварительного натяжения и надёжных анкеров. Выбор зависит от высоты каркаса, ветрового района и этапа монтажа: до 6 м достаточно портальных раскосов, свыше 12 м требуется комбинация жёстких и гибких связей.
Критерии сравнения временных раскосов для верхней обвязки
Чтобы сравнение было корректным, оценивайте решения по единой системе. Ниже — ключевые параметры, которые влияют на безопасность и экономику.
- Устойчивость к опрокидыванию и сдвигу. Способность воспринимать горизонтальную ветровую нагрузку и момент относительно точки опрокидывания. Жёсткие связи работают на сжатие-растяжение, тросовые — только на растяжение.
- Восприятие парусности. Парусность каркаса зависит от площади проекции, наличия обшивки и аэродинамических коэффициентов. Чем выше парусность, тем больше усилия в связях.
- Скорость монтажа и демонтажа. Инвентарные зажимы и болтовые соединения ускоряют работы, сварка требует квалификации и огневых работ.
- Материалоёмкость и стоимость. Учитывайте не только цену материала, но и трудозатраты, а также возможность повторного использования.
- Влияние на основные конструкции. Временные связи не должны создавать недопустимых усилий в верхней обвязке и стойках, особенно при частичной обшивке.
- Нормативные требования. СП 20.13330 задаёт ветровые нагрузки, СП 70.13330 — правила монтажа, ГОСТ 27751 — надёжность. Для инвентарных средств действует ГОСТ 24258.
Эти критерии далее применяются к каждому типу раскосов. Не заменяйте расчёт ссылкой на «типовое решение»: ветровой район и высота каркаса меняют результат в разы.
Обзор типовых решений: диагональные связи, портальные раскосы, тросовые системы
Диагональные связи из профильной трубы или уголка
Это классическое решение: раскосы устанавливают по диагонали в плоскости стены или ската, соединяя верхнюю обвязку с нижней или с фундаментом. Они работают на сжатие и растяжение, обеспечивая высокую жёсткость. Крепление — болтовое через фасонки или инвентарные зажимы. Сварка допустима, но усложняет демонтаж и повторное использование.
Портальные (П-образные) раскосы
Портальные раскосы представляют собой П-образную раму, которая охватывает каркас снаружи и крепится к верхней обвязке. Они удобны для каркасов небольшой высоты, не требуют анкеровки в грунт и быстро устанавливаются. Однако при большой парусности их эффективность падает: они хуже воспринимают скручивание.
Тросовые (вантовые) системы с натяжителями
Гибкие связи из стального каната с натяжителями работают только на растяжение. Их применяют для высотных и протяжённых каркасов, где нужна минимальная материалоёмкость. Критичны предварительное натяжение и надёжная анкеровка. Без натяжения трос «выбирает» слабину, и каркас получает недопустимые перемещения.
Комбинированные схемы
Сочетание жёстких раскосов в одном направлении и тросовых в другом позволяет оптимизировать расход металла. Например, в плоскости, где ожидается сжатие, ставят трубу, а в растянутой зоне — ванту. Такая схема требует расчёта на все сочетания нагрузок.
Крепление к верхней обвязке выполняют болтовыми хомутами, сварными фасонками или инвентарными зажимами. Инвентарные зажимы предпочтительны: они не повреждают обвязку и допускают многократное использование.
Сравнение эффективности против парусности и опрокидывания
В таблице приведены ориентировочные параметры для трёх типов раскосов. Значения носят иллюстративный характер и подлежат уточнению расчётом для конкретного объекта.
| Параметр | Диагональные жёсткие | Портальные | Тросовые |
|---|---|---|---|
| Воспринимаемая нагрузка | Высокая (сжатие/растяжение) | Средняя | Средняя/высокая при натяжении |
| Допустимая высота каркаса | до 18–24 м | до 6–8 м | до 30 м и более |
| Шаг установки | 2–4 пролёта | 2–3 пролёта | 1–2 пролёта |
| Влияние парусности | Линейное, предсказуемое | Резко возрастает при обшивке | Требует увеличения натяжения |
| Опрокидывающий момент | Воспринимает напрямую | Частично, за счёт рам | Только через анкера |
| Скорость монтажа | Средняя | Высокая | Средняя |
Для ветровых районов I–III по СП 20.13330 нормативное давление меняется существенно. В районе I достаточно портальных раскосов для каркасов до 6 м, в районе III при той же высоте потребуется увеличить количество связей или перейти на жёсткие диагонали. При экстремальных порывах любой тип раскосов должен проверяться на прогрессирующее опрокидывание с учётом возможного отказа одного элемента.
Рекомендации по выбору под условия монтажа
Выбор раскосов зависит от высоты каркаса, этапа монтажа и окружающей застройки. Ниже — практические правила.
- Каркасы до 6 м. Оптимальны портальные раскосы с шагом 2–3 пролёта. Если местность открытая, добавьте диагональные связи в угловых пролётах.
- Каркасы 6–12 м. Комбинируйте: жёсткие диагонали по периметру и портальные в промежуточных осях. При частичной обшивке проверяйте парусность.
- Высотные и протяжённые каркасы. Применяйте тросовые системы с анкеровкой в фундамент или грунт. Обязательно контролируйте натяжение и предусмотрите дублирование связей.
- Этап монтажа. Пока нет обшивки, парусность минимальна, но каркас менее жёсткий. После установки профлиста парусность возрастает, требуется усиление связей.
- Окружение. В городской застройке ветровая нагрузка ниже за счёт экранирования, но возможны завихрения. На открытой местности принимайте максимальные коэффициенты.
При наличии крана удобнее монтировать укрупнёнными блоками с уже установленными связями. Это снижает время пребывания людей на высоте и риск незащищённого каркаса.

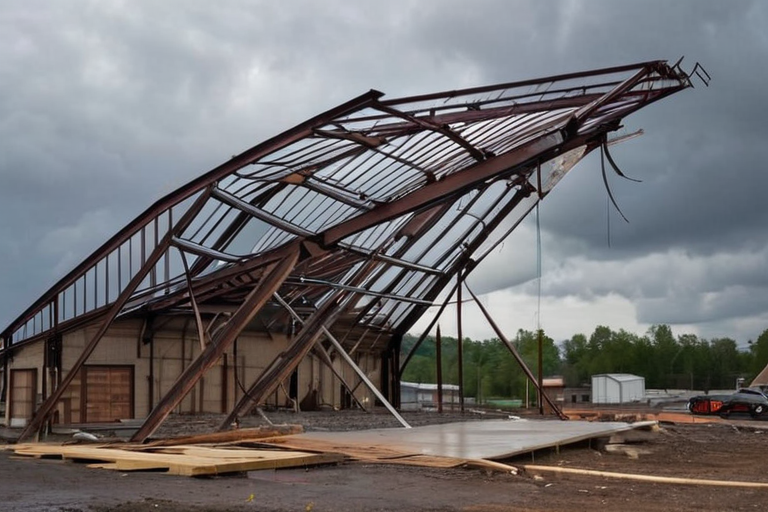

Ошибки и риски при установке временных раскосов
Даже правильные раскосы теряют эффективность из-за типовых ошибок.
- Недостаточное количество связей или неверный шаг. Экономия на раскосах приводит к тому, что при порыве каркас складывается.
- Слабые узлы крепления. Болты без расчёта, сварные швы без контроля, зажимы не по диаметру обвязки — всё это снижает несущую способность.
- Игнорирование парусности при частичной обшивке. Один установленный лист профлиста увеличивает ветровую площадь и может стать «парусом».
- Отсутствие расчёта на опрокидывание. Для каждого ветрового района момент опрокидывания индивидуален; «на глаз» недопустимо.
- Нарушение последовательности монтажа и демонтажа. Снимать связи раньше обшивки или постоянных элементов — грубая ошибка.
Риск опрокидывания возрастает, если временные связи установлены только с одной стороны или не заанкерены. Всегда проверяйте симметрию и достаточность анкеровки.
Нормативные требования и расчётные параметры
Проектирование временных связей опирается на действующие нормативы. Ниже — основные документы и методики.
- СП 20.13330.2016 «Нагрузки и воздействия» — ветровые нагрузки, коэффициенты, приложения для определения давления.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — правила монтажа, требования к временным связям.
- ГОСТ 27751-2014 «Надёжность строительных конструкций» — общие принципы расчёта, включая прогрессирующее обрушение.
- ГОСТ 24258-88 «Средства подмащивания» — требования к инвентарным средствам, если раскосы входят в их состав.
Методика расчёта на прогрессирующее опрокидывание включает проверку равновесия при отказе одного элемента. Для этого определяют опрокидывающий момент от ветра и удерживающий момент от собственного веса и анкеров. Точные значения коэффициентов и сочетаний нагрузок принимают по СП 20.13330 с учётом района и типа местности.
Вопросы читателей
Вопрос: Можно ли использовать только тросовые раскосы для каркаса высотой 10 м?
Ответ: Да, но при условии предварительного натяжения, надёжной анкеровки и расчёта на опрокидывание. Рекомендуется дублировать тросы в смежных пролётах.
Вопрос: Как часто нужно проверять натяжение тросовых связей?
Ответ: Перед каждым рабочим днём и после сильного ветра. Ослабление натяжения снижает эффективность защиты.
Вопрос: Что делать, если каркас уже частично обшит профлистом?
Ответ: Пересчитать парусность и при необходимости добавить жёсткие диагональные связи или увеличить количество анкеров.
Вопрос: Допускается ли сварка временных раскосов к верхней обвязке?
Ответ: Допускается, если это предусмотрено проектом и не снижает несущую способность обвязки. После демонтажа места сварки зачищают и защищают от коррозии.
