Выравнивание обвязки при монтаже каркаса на перепаде фундамента выполняют в два этапа: сначала выставляют горизонт временными подкладками под обвязку, фиксируют её и монтируют стойки, затем заменяют временные элементы на постоянные — подливку раствора, стальные опоры или регулируемые анкера. Критерий выбора прост: если перепад не превышает допустимых отклонений по СП, обвязку можно уложить на выравнивающий слой; если больше — без временных подкладок и последующего капитального решения не обойтись.
Почему перепад фундамента опасен для каркаса и когда нужно выравнивать обвязку
Обвязка — это связующий элемент, который распределяет нагрузку от стоек на фундамент. Когда она лежит на неровном основании, каркас начинает работать не так, как задумано проектом. Стойки, установленные на «пляшущую» обвязку, получают дополнительный изгиб, узлы крепления перегружаются, а в местах перепада появляются зазоры, куда попадает влага и холод. В деревянном каркасе это приводит к неравномерной усадке и скрипу, в металлическом — к коррозии в незакрытых стыках и потере устойчивости.
Типичные ошибки, которые допускают при монтаже каркаса на неровной обвязке:
- укладка обвязки «на глаз» без проверки горизонтали;
- использование случайных щепок и обрезков без фиксации;
- монтаж стоек до выравнивания обвязки;
- игнорирование гидроизоляции между обвязкой и выравнивающим слоем.
Допустимые отклонения для деревянных и металлических каркасов нормируются СП 20.13330 и ГОСТ 21779. Для деревянной обвязки обычно допускается перепад не более 10 мм на 10 м длины, для металлической — до 5 мм на 10 м. Если фактические неровности превышают эти значения, выравнивание обязательно. Если перепад меньше — можно ограничиться выравнивающим слоем из раствора или прокладкой из влагостойкой фанеры, но только при условии, что обвязка будет плотно прилегать к основанию по всей длине.
Когда можно обойтись без выравнивания: при перепадах в пределах допуска, при наличии сплошного выравнивающего слоя, уже выполненного по проекту, и при использовании регулируемых опор, которые компенсируют неровности без подкладок. Во всех остальных случаях выравнивание обвязки перед стойками — обязательный этап.
Временные подкладки под обвязку: виды, материалы и правила установки
Временные подкладки под обвязку нужны, чтобы выставить горизонт до фиксации каркаса. Их задача — удержать обвязку в проектном положении на время монтажа стоек и последующей замены на постоянное решение. Материалы выбирают по величине перепада и условиям работы.
- Деревянные клинья — самый доступный вариант. Их изготавливают из твёрдых пород (берёза, дуб) или влагостойкой фанеры. Клинья забивают парами с двух сторон от точки опоры, чтобы обвязка не смещалась.
- Пластиковые регулируемые опоры — подходят для точной настройки высоты. Они имеют резьбовой механизм и выдерживают нагрузку до 1,5–2 тонн на опору. Используются при перепадах до 50 мм.
- Металлические пластины и шайбы — применяются для микрорегулировки (до 10 мм). Их укладывают пакетом, но обязательно фиксируют от сдвига.
Схема установки зависит от величины перепада. При перепаде до 20 мм достаточно одной точки подкладки на 1–1,5 м длины обвязки. При перепаде 20–50 мм подкладки ставят через 0,8–1 м. Если перепад больше 50 мм, временные подкладки должны быть усилены — например, деревянными брусками, закреплёнными к фундаменту анкерами.
Меры безопасности при работе с временными подкладками:
- каждая подкладка должна быть зафиксирована от горизонтального смещения;
- после установки проверяют вертикальность стоек и горизонталь обвязки уровнем или нивелиром;
- запрещено нагружать каркас до замены временных подкладок на постоянные;
- подкладки не должны выступать за габариты обвязки, чтобы не мешать монтажу стоек.
Постоянные решения: чем заменить временные подкладки после выравнивания
Постоянные подкладки под обвязку должны воспринимать расчётную нагрузку, не давать усадки и обеспечивать долговечность узла. Выбор решения зависит от материала обвязки и типа фундамента.
| Решение | Материал обвязки | Тип фундамента | Особенности |
|---|---|---|---|
| Подливка цементно-песчаным раствором | Дерево, металл | Бетонный, ленточный | Требует опалубки, набора прочности 3–7 суток |
| Стальные опорные пластины | Металл | Любой | Привариваются или крепятся анкерами |
| Регулируемые анкера | Дерево, металл | Бетонный, свайный | Позволяют корректировать высоту после монтажа |
| Бетонирование локальных участков | Дерево, металл | Ленточный, столбчатый | Требует армирования и выдержки |
Технология замены временных элементов на постоянные без потери геометрии:
- Убедиться, что каркас зафиксирован временными связями и не сместится при снятии подкладки.
- Демонтировать одну временную подкладку.
- Установить постоянную опору или залить раствор в подготовленную опалубку.
- Выдержать технологическую паузу (для раствора — по инструкции производителя, обычно 3–7 суток).
- Перейти к следующей точке, двигаясь последовательно вдоль обвязки.
Для деревянной обвязки важно предусмотреть гидроизоляцию между ней и постоянной подкладкой. Для металлической — защиту от коррозии в месте контакта с бетоном или раствором. Точные пропорции раствора и время выдержки берутся из технической карты конкретной смеси.

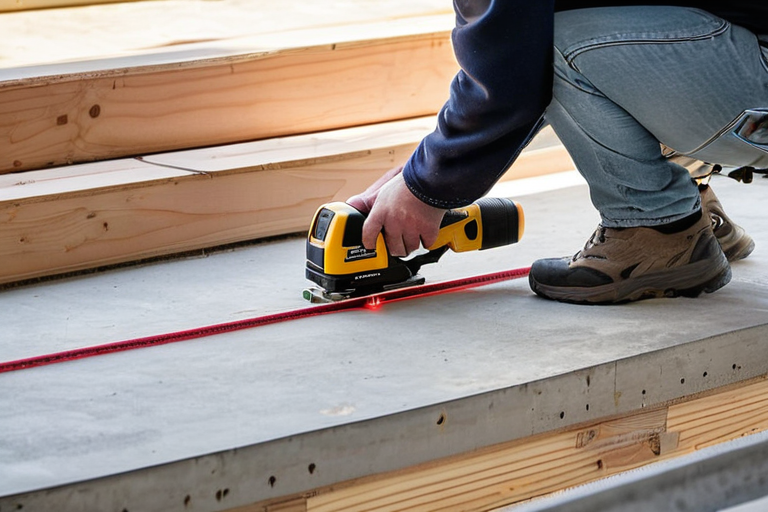

Порядок выравнивания обвязки перед монтажом стоек: пошаговая инструкция
Порядок выравнивания обвязки включает подготовку, установку временных подкладок, фиксацию, монтаж стоек и замену на постоянные решения. Каждый этап завершается контрольными замерами.
- Подготовка. Очистить фундамент от мусора, разметить линию обвязки, определить максимальный перепад с помощью нивелира или лазерного уровня. Замерить отклонения в 5–7 точках.
- Установка временных подкладок. Начать с самой высокой точки — там подкладка не нужна. Затем выставить подкладки в остальных точках, контролируя горизонталь по лазерному уровню. Шаг подкладок — от 0,8 до 1,5 м в зависимости от перепада.
- Фиксация обвязки. Закрепить обвязку к фундаменту анкерами или шпильками, не снимая временных подкладок. Проверить горизонталь и вертикальность.
- Монтаж стоек. Установить стойки каркаса, закрепить их к обвязке. Временные подкладки остаются на месте до полной фиксации каркаса.
- Замена подкладок на постоянные. Последовательно, по одной, заменить временные элементы на постоянные решения. После каждой замены проверять геометрию каркаса.
- Контрольные замеры. После завершения всех работ проверить горизонталь обвязки, вертикальность стоек и отсутствие зазоров между обвязкой и фундаментом.
Если на каком-то этапе обнаружено отклонение, превышающее допуск, работу приостанавливают и корректируют положение элементов. Не стоит пытаться «догнать» геометрию за счёт стоек — это приведёт к перекосу всего каркаса.
Вопрос: Можно ли использовать временные подкладки как постоянные, если они плотно сидят?
Нет. Временные подкладки из дерева или пластика не рассчитаны на длительную нагрузку, они дают усадку, гниют или деформируются. Их обязательно заменяют на капитальные решения: подливку, стальные опоры или регулируемые анкера.
Вопрос: Что делать, если перепад фундамента больше 50 мм?
При перепаде более 50 мм временные подкладки должны быть усилены — например, деревянными брусками, закреплёнными к фундаменту. Постоянное решение в этом случае — локальное бетонирование или установка стальных опор, рассчитанных на соответствующую нагрузку. Точные размеры и материал опор определяются проектом.
